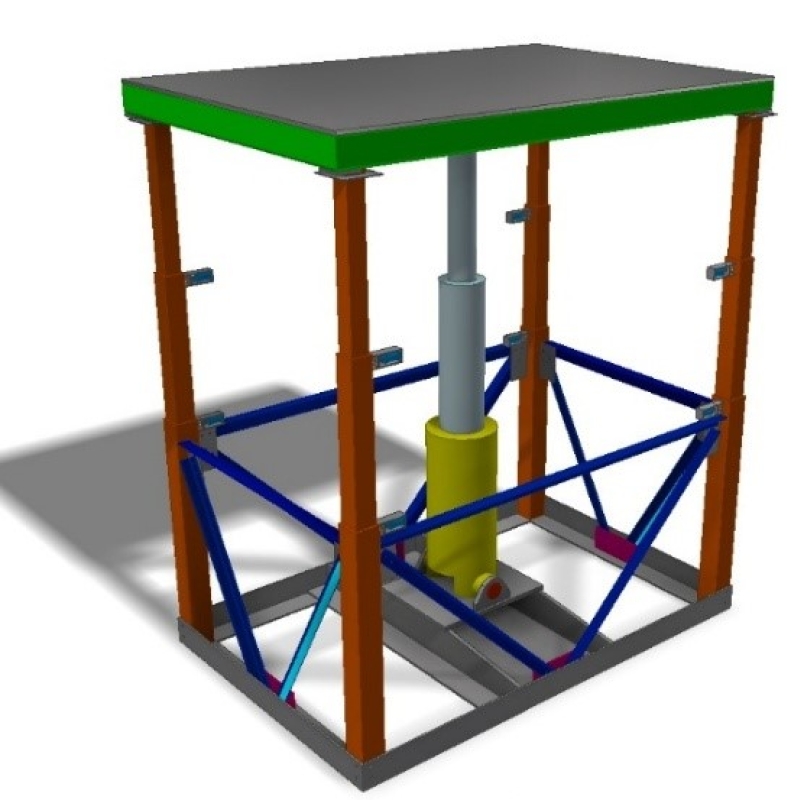

Plataforma Hidráulica de Elevação de Carga - EX 30T

Pergunte sobre o equipamento

Ficha técnica
  • Especificações Técnicas
  • Normas Regulares
  • Sobre a NR-12

Especificações Técnicas

  • Código interno: EX7021 - Modelo EX 30T
  • Torre de Elevação de Carga com capacidade de 30 ton.
  • Coluna retraída: 1.600 mm
  • Coluna com altura total acionada: 3.100 mm


 COLUNAS:

  • Colunas em aço carbono retrateis com 2 estágios cada.
  • Deslizantes em nylon para evitar atrito entre ambas as colunas.
  • Trava de segurança nas colunas, com acionamento hidráulico.
  • Guarda pó na torre da coluna para evitar contaminação, quando estiver em repouso.
  • Estrutura em aço carbono pré-montada e parafusada, facilitando transporte e montagem.
  • Cilindro hidráulico 3 estágios com capacidade para 30 ton.
  • Unidade Hidráulica com pressão de trabalho 170 bar.
  • Reservatório hidráulico móvel para movimentação do mesmo, com capacidade de 65 litros de óleo.
  • Bomba hidráulica de 32 cm3.
  • Comando com duplo acionamento elétrico.
  • Filtro de retorno hidráulico.
  • Motor elétrico 7.5 cv trifásico 380V/440V.
  • 2 Mangueiras hidráulicas D3/8, com conexões engate rápido, 8 metros cada.
  • Bloco hidráulico de segurança na linha de retorno.
  • 80 litros de óleo hidráulico.
  • Engates rápidos para conexão entre a unidade hidráulica e cilindros.

Informações sobre a Norma Regulamentar (NR-12)

De forma a proporcionar maior segurança aos usuários e operadores das máquinas, foram implementadas algumas medidas preventivas e instalação de novos dispositivos de segurança, como descrito abaixo. Serão instaladas duas chaves de emergência tipo cogumelo com duplo contato, nas extremidades da máquina de forma a garantir seu total desligamento pelo seu operador ou qualquer pessoa próxima capacitada com maior agilidade e rapidez, caso haja algum incidente ou anormalidade no funcionamento da máquina.

As grades de proteção móveis, serão supervisionadas por chaves magnéticas, de duplo contato, que detectará qualquer movimentação da mesma, no caso de tentativa de abertura durante a operação de corte e fará com que o sistema de segurança cesse, imediatamente, toda a operação. Toda e qualquer intervenção que seja feita na máquina, seja atuando um sensor de segurança ou “batendo-se” as emergências da máquina, fará com que toda a máquina entre no modo de emergência e pare seu total funcionamento imediatamente. Só será liberado seu funcionamento novamente, no momento em que as falhas forem verificadas, “resetadas” e dado novo comando de inicio no processo.

Todos os mecanismos de segurança (Chaves magnéticas e botões de emergência) serão monitorados individualmente por relés de segurança dedicados, que ficam a todo tempo.

Monitorando cada dispositivo de segurança e a si mesmo, ou seja, caso haja alguma falha interna no relé, seja por mau contato, presença de pó, ou eventual dano ao dispositivo, o mesmo entra em erro e gera falha no sistema, bloqueando então sua operação. Todos os dispositivos de segurança continuarão ativos mesmo no modo de operação manual. Todo o processo da máquina, automático ou manual, é montado de forma a garantir que seus operadores não tenham a necessidade de ficar em contato direto com as áreas de risco da máquina, será apenas necessário que o operador alimente a máquina com a peça a ser cortada, e dê um comando de START para que o processo seja iniciado e finalizado automaticamente.
